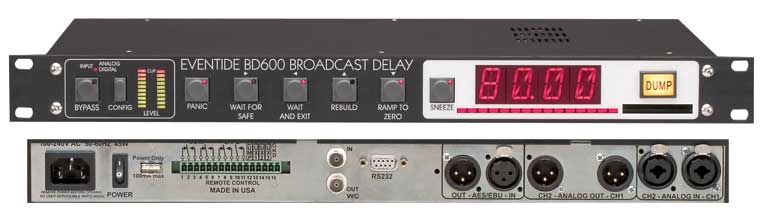

美國 EVENTIDE BD600 專業廣播延時器 80秒廣播數字音頻延時器

在電臺直播熱線節目時，由于有時會出現一些意外的原因影響播出質量，會給廣播電臺帶來一些不良的影響。為此直播節目要經適當延時再播出以爭取采取措施的時間，所以廣播延時器是電臺直播節目時不可缺少的設備。

隨著科技的發展，廣播電臺音頻設備的數字化正在不斷普及，數字廣播延時器的功能也在日益完善。數字延時器與模擬延時器相比，在功能、控制、音質以及安全保障系數上等各方面都有著更大的優越性。我臺先后使用過Eventide公司BD延時器各系列產品如BD942、BD500以及新近購進的BD600。BD600延時器在BD500延時器的基礎上,功能和用戶操作方面都有很大的改進，且直播安全可靠系數也有很大地提高，因而大大減小了串入延時器對節目質量的影響。特別是在2005年BD500數字延時器停產后，BD600一躍成為Eventide公司延時器系列產品的新寵。

一、工作原理

BD600數字延時器的信號流程見圖1，其中DSP/存儲器這一塊是確定延時器延時量的核心部分。其基本工作原理是：模擬音頻信號經A/D轉換成數字信號，進入DSP卡，在存儲器中按先進先出的原則順序通過。主板的單片機控制部分通過相應的程序設置，對數據流進行諸如刪除、建立延時、退出延時、短時刪除與建立等功能的處理和控制，處理后的數字信號直接由AES/EBU輸出，或經D/A轉換后輸出。

BD600在延時狀態時，延時時間是由延時緩沖器存儲量與存儲器內數據提取速度的比值來確定的。我們?cè)趯?shí)際操作時，主要是通過各功能按鍵發出控制指令實現提取數據的尋址不同以及存儲數據的速度改變，從而實現各個功能。

延時時間量=存儲器存儲數據量/數據提取速度

正是由于CPU處理速度的飛速提升，從而使BD600延時器可以實現的精確最小延時量為十億分之100秒。

二、BD600主要特性

BD600的最大延時時長為80秒，是BD500的兩倍。同時BD600還增設了PANIC鍵，即應急按鍵以實現應急功能。當PANIC鍵作用時，將清除延時緩沖器里的全部存儲量，同時會自動播放保存在CF卡(compact flash card)上的一個WAV格式的聲音文件。該聲音文件播放時，延時緩沖器將會進行延時重建。另外，BD600的微精延時能在十億分之100秒的增量里建立10秒的延時調整，這對于硬盤錄音機在錄制節目進行效果處理時，特別有用。

我們可以通過面板或可控制界面來控制BD600延時器。如：可選擇的BD600的擴展遙控器。

BD600的主要特性有：

● 微精密延時模式，適用于硬盤錄音機

● 最大80秒的延時保護

● 在延時重建時，按PANIC鍵可以進行CF卡里聲音文件播放

● 24位AES/EBU數字輸入輸出，同時帶有四種不同可供選擇的字時鐘同步

● 24位模擬XRL輸入輸出

● 供用戶自定義DUMP長度

● SNEENE鍵可以進行瞬間編輯

● 遠程連接，可實現遙控

● RS-232輸入輸出

● 可編輯的輸入輸出

● 遠程選擇提供16個雙級光隔離輸入、各16個開放輸出

三、BD600基本功能

雖然BD600的功能強大,充分發揮了數字化、計算機化的優勢，但在實際廣播直播的應用中，針對各直播機房需要各節目類型的要求，主要實現了如下一些功能：

1、 建立延時(REBUILD)。開始時，延時緩沖器中沒有存儲內容，數據即進即出；之后延時緩沖器存儲量逐漸增加,直至所設定的延時時間所需要的存儲量(我臺設定為6秒)，這時延時就被建立了。在延時建立的過程中，所需時間越長，即存儲量的增量平緩，就越不容易引起輸出音頻信號的變化。假如存儲量陡然增至所需容量，邊際效應過大，會產生很明顯的變化，從而造成輸出音頻信號易于被人耳所察覺。BD600延時器的重建過程出廠設定為120秒，用戶可以自定義選擇范圍為1.0秒～267分鐘，而B(niǎo)D500的選取范圍僅只為40秒～720秒。

2、延時量歸零(RAMP TO ZERO)。此功能工作過程與REBUILD功能類似,不過是REBUILD的逆向工作過程。延時緩沖器的存儲量逐漸減小，直至降為零，延時器處于直通狀態,整個過程需要幾分鐘; 對輸出音頻信號的影響也不易察覺，一般用于在熱線參與直播節目結束的情形下。

3、等待安全延時(WAIT FOR SAFE)。該功能迅速將延時器相關工作從0秒增至4秒。開始時，延時緩沖器的存儲量為0，延時器處于旁路狀態，輸出音頻為直通音頻信號。當延時緩沖器的存儲量達到延時4秒的存儲量時，輸出數據提取將重新尋址至存儲器的起點，這樣已被存儲的4秒內容將會重播一遍，而延時量也達到4秒，此刻DUMP指示燈會被點亮，BD600的遙控輸出口RLA2也開始有輸出信號,其他相關按鍵功能亦可應用(如：WAIT AND EXIT、DUMP、SNEEZE等功能) 。如在等待過程中，不做任何操作，延時緩沖器的存儲量會繼續增加，直至所設定的延時量所需的存儲量為止，達到的安全延時的時長選擇范圍為1.0秒～10.0秒，出廠設定為4.0秒。

4、等待退出延時(WAIT AND EXIT)。此功能是將延時緩沖器存儲量清零，從而達到延時量為0秒。

5、噴嚏功能(SNEEZE)。該功能是在主持人想要打噴嚏或咳嗽時，按住SNEEZE鍵，發出的控制指令使延時緩沖器內數據的提取逐步向后尋址，減少延時存儲量，從而達到刪除輸出信號中噴嚏或咳嗽的噪音，保證節目質量。放開SNEEZE鍵時，此刻延時緩沖器存儲量固定不變。之后，延時緩沖器的存儲量會逐漸增加至原先設定延時時間所需的存諸量。如果SNEEZE鍵一直按住不放的話，延時存儲量會逐漸減少，直至最后為0秒。而此后延時器無信號輸出。

6、刪除功能(DUMP)。該功能是在不雅語句發生后，刪除不雅語句，從而保證節目質量。DUMP功能作用后，延時緩沖器提取數據尋址改變至向后4秒(可自定義，出廠設置為4秒)處地址，從而剪切掉不雅語句。之后延時緩沖器的存儲量會自動逐步增加，至原先設定的延時時間量所需的存儲量。刪除功能所刪除的時長可選擇范圍為1.0秒～10.0秒。在延時保護時間范圍內，第一次DUMP之后，可以連續刪除隨后出現的不雅語句。

7、應急功能（PANIC）。BD600的前面板比BD500多了一個PANIC鍵和一個CF卡插槽，增設了應急功能。該功能是操作PANIC功能鍵時，將延時緩沖器里的全部存儲內容清除，同時將會自動輸出CF卡內存儲的WAV音頻文件，之后重建延時緩沖器的存儲量。重建完成后，若CF卡上的音頻文件尚未播完，將會一直到播完為止；或者通過再次按PANIC鍵取消PANIC應急功能，將恢復至延時器的延時輸出。CF卡中最多可以存儲4個音頻文件，文件命名必須是ONE.WAV，TWO.WAV，THREE.WAV和FOUR.WAV。實際應用時，只能設定選取其中一個音頻文件。另外，PANIC鍵沒有配CF卡時，應用中可以設定PANIC鍵為應急靜音功能，靜音時長選擇范圍為2.0秒～8.0秒，也可以不設。這時PANIC鍵為BD600全部功能參數恢復至出廠設置的功能鍵。

以上七項功能，實際操作十分簡單。主持人可以根據不同類型節目的不同情況，選擇實現所需要的功能。這些功能為直播節目的安全優質播出，提供了強有力的技術保障。.

四、BD600的使用

在投入使用之前，我們使用AM700音頻測試儀檢測延時器的各項技術參數指標，包括對BD600延時器的輸入/輸出電平進行了校正、調整，以確保最佳播出質量。同時BD600提供了用戶密碼保護功能，用以保護延時器的設置不被隨意更改。

在實際應用中，我們還通過親自操作來檢驗BD600延時器的各個基本功能是否正常，一般由專人對延時器進行設置與密碼保護設定，其他技術人員要求懂得設置過程與應用。

1、設置

BD600延時器正常使用之前，我們根據實際需要完成各項設置。首先，要設定一個合適的延時量，綜合實際直播節目的類型和操作人的正常反應速度，我臺統一將延時器的延時時長設定為6秒。打開BD600的電源后，默認的開機狀態為直播，通過CONFIG鍵操作進入用戶設置狀態,然后利用WAIT FOR SAFE鍵、WAIT AND EXIT鍵、REBUILD鍵和RAMP TO ZERO鍵來具體設定延時器采樣頻率、輸入/輸出電平、輸入音頻類型、串行通信時的比特率以及各基本功能鍵的時長等參數。具體設置步驟如下：

●首先點擊BYPASS鍵，然后點擊CONFIG鍵，進入設置狀態。

●點擊兩次CONFIG鍵，進入TIME PARAME-TERS 菜單設置

●點擊WAIT FOR SAFE(左)/WAIT FOR EXIT(右)來選擇此菜單下的分類設置。

●點擊WAIT FOR EXIT進入DLAY 中，用REBUILD(上)/RAMP TO ZERO(下) 選擇合適的時間設置?！?/p>

●點擊右鍵分別進入DUMP REB SAFE PANC菜單，選擇合適時間設置

●點擊CONFIG 進入AUDIO PARAMETERS菜單。

●點擊右鍵進入選擇輸入菜單INPUT SOURCE 選擇模擬或數字輸入

●點擊右鍵進入IN G、OUT G 菜單選擇合適的標準……

另外，在設置過程中，SNEEZE鍵可使各個設置項恢復至出廠設定。設置完成后，通過BYPASS鍵退出用戶設置狀態，而進入直通狀態。這樣整個設置結束，各個功能就可以操作應用了。

2、連接

BD600的輸入/輸出口有數字和模擬兩種。根據我臺目前直播機房與總控機房的實際音頻傳輸方式，我們采用模擬和數字輸入、模擬輸出的連接。我們將數字播出調音臺的模擬和數字輸出信號連接到BD600的模擬和數字輸入端口，再將BD600的模擬輸出通過機房分線控制盒傳輸至總控機房，從而完成直播機房與總控機房的信號傳輸（見圖2）。

3、操作

BD600延時器的操作非常簡單，只要根據實際直播節目的需要對某些對應功能鍵進行操作即可。我臺在實際應用中，節目一般都處于延時狀態，在突發事件發生時，主持人只要及時按下DUMP鍵即可保證播出安全，其他各功能鍵根據節目需要的情形下在才予以運用。

4、維護

在周檢查和月檢查時，要對延時器的各個功能進行檢驗，以保證延時器能正常使用。BD600前面板有個比BD500多一個字符的4字符顯示，顯示信息更加醒目。當延時器出錯時，該顯示屏?xí)@示出錯代碼，有利于根據出錯代碼來對設備進行維護。

平時維護時，我們注意延時器的清潔以及設備的通風、散熱條件，為設備的正常工作保持良好的使用環境。

五、結束語

BD600是目前Eventide公司延時器系列中最為主流并被廣泛使用的廣播專業延時器。我們覺得該機操作簡便，為主持人工作帶來了更大的便利，同時其更為強大的應急功能，為廣播安全優質播出提供了強有力的保障。
