主持人、導播操作手冊

（一）、直播調音臺

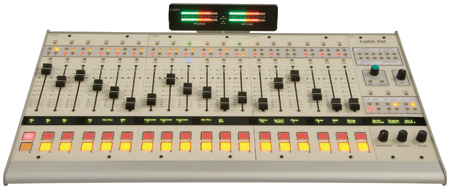

我們現在使用的是Logitek 16路數字調音臺，如下圖所示，這是一個調音臺的推子模塊，里面包含了兩路推子，可以看到這里有很多功能鍵，我們用到的就是推子的開關鍵ON/OFF、推子、CUE本機預聽和液晶顯示屏

CUE本機預聽就是調音臺本身自帶的預聽，可以分別對每一路推子信號進行預聽。

推子液晶顯示屏，用于顯示這路推子的名稱和參數

推子，上下移動FADER會分別增加/減少指定音源的電平。電平范圍在－∞到＋10dB。

ON/OFF鍵，控制該路推子音源的開關。

這是調音臺的一個監聽控制模塊，導播室音箱監聽、直播室音箱監聽、主持人耳機監聽、調音臺本機自帶的預聽都可以在這里控制。

GAIN鍵，可以增加（順時針）或者降低（逆時針）傳送到導播監聽的電平。

CUE鍵CUE旋鈕能夠增加（順時針）或降低（逆時針）送到調音臺面板預聽揚聲器的電平。

左邊INPUT鍵是為主持人耳機來選擇音源。旋轉這個鍵就有三個音源，調音臺PGM信號、工作站1的預聽信號YT1、工作站2的預聽信號YT2. 選擇好一個音源后，用TAKE按鈕確認修改。按下LAST 按鈕，可以在當前音源和前一次使用的音源之間切換。

右邊的INPUT鍵是為直播室監聽音箱選擇音源。旋轉這個鍵就有三個音源，調音臺PGM信號、工作站1的預聽信號YT1、工作站2的預聽信號YT2. 選擇好一個音源后，用TAKE按鈕確認修改。按下LAST 按鈕，可以在當前音源和前一次使用的音源之間切換。

SPLIT鍵，當推子開啟了預聽，按下此鍵預聽母線的聲音會被送到耳機里。

按下DIM鍵會使直播室監聽音量衰減。按下MUTE鍵會使直播室監聽靜音。

調節HEADPHONES耳機或MONITOR直播室監聽音箱增益按鈕來增加(順時針)或降低(逆時針)送到耳機和監聽上的電平。

窄幅自定義按鈕

我們現在定義此鍵為直播室與導播間的對講，按住此鍵，對著MIC1說話導播間就能聽見，此時MIC1的狀態不管是開啟還是關閉都能實現此功能，并且MIC2自動啞音，對講信號直接走監聽母線，不從PGM輸出。必須注意如果按住熱鍵對講時，不能動MIC1、MIC2的現有狀態，否則對講鎖定功能失效，就會從PGM輸出，就播出去了。

（二）、數字延時器BD600

該延時器能實現8秒延時功能，當直播過程中遇到不良言論，首先切斷電話那路推子的信號，然后按一下DUMP鍵，就能切掉這8秒音頻，延時器會自動重建這8秒延時。

（三）、嘉賓用耳機分配器

前面板上設置了6組可獨立調節音量的6.3mm立體聲耳機輸出插座，每一輸出組上設置一個峰值信號指示燈，當指示燈閃亮?xí)r，表示信號過大，可以通過調節對應的旋鈕順時針（調大），逆時針（調?。﹣碚{(diào)整。

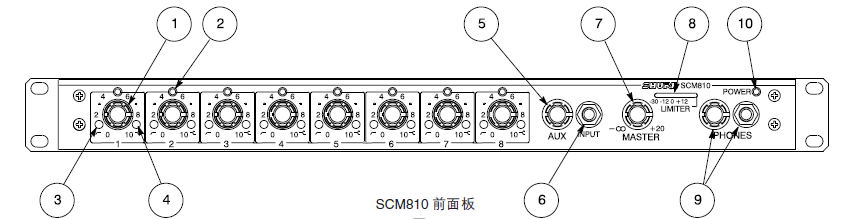

（四）、嘉賓用話筒混合放大器

1號箭頭指示的旋鈕是話筒通道增益控制旋鈕，可對每一路話筒旋轉調節大小。

7號箭頭指示的旋鈕是調整所有接入話放的話筒電平大小。

二、導播室設備操作手冊

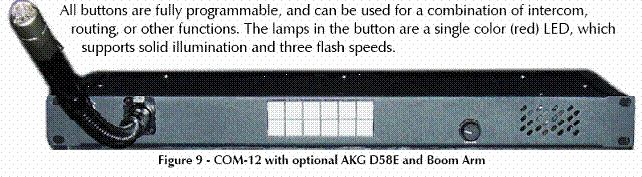

（一）、COM12對講面板

我們這里是用作導播與主持人直播狀態時對講，按住左上角第一個白色的自定義鍵不放，此時白鍵狀態燈變成紅色，對著話筒說話，就能傳到主持人戴的耳機里，實現了直播狀態時與主持人的對講功能。

（二）、8秒延時切換開關

在直播過程中如遇到不良語言及政治性言論時，導播可以打開白色面板上的延時器切換開關，按一下紅色的按鈕，就能實現切斷延時器8秒的音頻。

（三）、Clear Com 桌面式通話面板

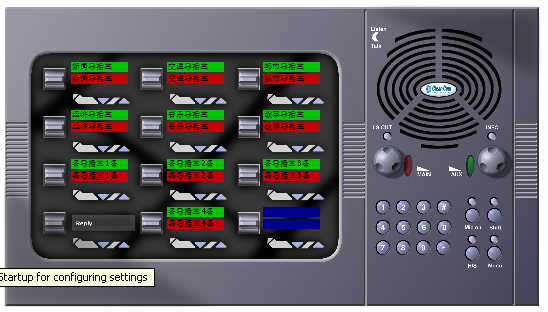

在直播區內，我們有一套專門用于各導播室、總控室之間通話的通話矩陣，每個頻道的導播室和總控室，都有一臺桌面式的通話面板，能實現以上任何一點的相互通話，如下圖所示：

此面板上有11個可以上下?lián)軇?dòng)的控制鍵和相應的信息顯示屏（顯示不同的導播室名稱和總控室名稱），一個REPLY回復鍵和相應的信息顯示屏，一個揚聲器，音量增益調節旋鈕，撥號盤和一些功能鍵組成。如果你要進行通話，就找到顯示屏上顯示的目的地的控制開關（如新聞導播室），往下?lián)軇?dòng)一下控制鍵，這時顯示屏下方的狀態燈變成高亮度的紅色，說明你選擇的目的地新聞導播室已經聯通，你可以對著話筒進行通話。通話完畢，必須要往下?lián)軇?dòng)一下剛才用過的開關來斷線，不然會一直占用線路，其他人呼叫不到你。

如果有人在交通導播室通過通話矩陣找你進行通話，你所在導播室的通話面板揚聲器會傳出聲音，這時找你人的目的地交通導播室所在顯示屏?xí)幱谝婚W一閃的狀態，同時REPLY回復鍵所在的顯示屏也會顯示呼叫你目的地的名稱，狀態燈也會一閃一閃的。你可以選擇用呼叫方目的地的控制開關，往下?lián)芤幌聛斫油ㄟM(jìn)行通話，也可以按住REPLY回復鍵不放進行通話。

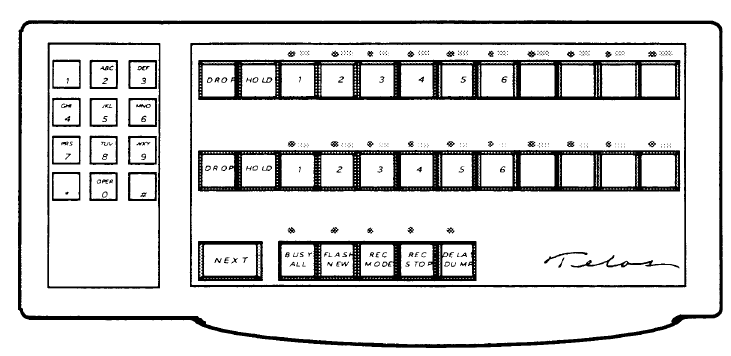

（四）、電話耦合器切換面板

如上圖所示電話耦合器切換面板最多可同時接入6路電話，如有外線打進第一路電話時，紅箭頭指示的1號鍵上面的黃色指示燈會一閃一閃的，旁邊紅色的狀態燈處于常亮，同時對應的電話機也會振鈴。拿起話機聽筒后，黃色狀態燈變成常亮，旁邊紅色的狀態燈變得更亮。需要切進直播室，就按一下藍箭頭指示的1號鍵，這時1號鍵上面的黃色指示燈會一閃一閃的，旁邊紅色的狀態燈變得更亮，說明電話已經接進直播室，再按一下1號鍵，就鎖定該路信號，這樣在第2路電話接進直播室時第一路電話就不會被切出直播室。注意如果要多路信號同時接進直播室，必須在接進直播室的同時鎖定該路信號，否則會在下一個電話信號接進直播室的同時該路信號自動切出直播室。要把接進直播室的電話切出到導播室就按一下紅色箭頭指示的1號鍵，如果導播要繼續和聽眾說話，話機的聽筒就不能放回話機上。
