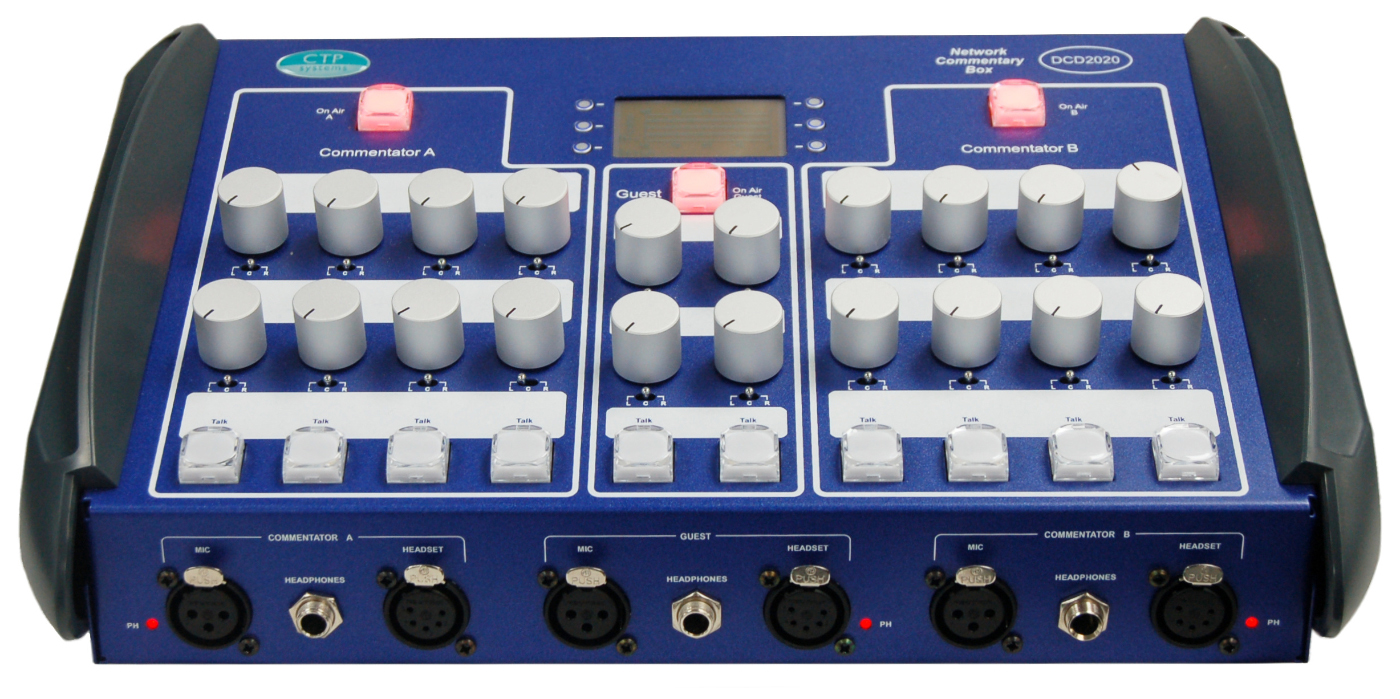

Datne DCD 2020主持人嘉賓賽事解說單元

DCD2020是Dante啟用的評論盒，支持2 + 1評論員。 網絡連接可以是光纖或同軸，并且具有完整的網絡冗余。 可以在本地可鎖定LCD屏幕上或通過DCD2020的網頁遠程進行麥克風放大器增益和其他許多調整，例如幻象電源和限制級別。 除了評論盒功能外，還有一個帶有6個模擬輸入和8個模擬輸出的內置Dante接口盒。 憑借240V電源，12伏和PoE供電以及內置以太網交換機，DCD2020可以真正成為您評論系統的中心。

DCD2020具有內置網絡交換機。 該交換機可以配置為標準交換機，其中網絡連接可以傳遞到其他網絡設備，或者配置冗余輸入以連接到輔助（備用）網絡。 應在Dante Controller內配置開關功能。 對于同軸網絡連接，最近的綠色LED將在成功的網絡連接時閃爍。 對于SFP連接（通常是光纖），插座左側的相關綠色LED將閃爍。

MIC放大器

DCD2020包括3個數字控制的麥克風放大器，具有極低的失真和非常自然的聲音音頻放大。 麥克風放大器增益可在0dB至+ 70dB的范圍內以1dB步進調節。 每個麥克風放大器都有一個獨立的網絡輸出，內置可調閾值限制器。 還有一個可選擇的混合輸出，有自己的限制器。 確保只有端接的麥克風輸入切換到此輸出，否則將聽到不可避免的開放麥克風線嘶聲。 所有麥克風輸入都具有可切換的48伏幻象電源，操作由設備正面的紅色LED指示。 麥克風輸入可以是3針XLR或通過5針耳機XLR。

對講按鍵

按下通話鍵時，注釋麥克風的程序輸出將靜音，音頻將轉移到相關的通話鍵輸出。 評論員A和B有四個通話鍵，嘉賓有兩個通話鍵。 這些通話密鑰可以通過Dante Controller單獨路由到任何網絡目的地。 為簡單起見并且為了避免混合信號的需要，通話密鑰也可以分組使用。 例如，如果所有評論員都要在密鑰1上與領導交談，則只需要路由Talk A + B + G1。 按下通話鍵時，根據設置，通風燈將熄滅或改變顏色。 對講輸出可以獲得增益補償，因此它們可能比軟件調節麥克風更高。

直播按鍵

直播鍵可以被編程為關閉，其中它們僅作為指示器操作，在瞬間被按下時它們將使評論員在空中以及在空中釋放時。 （例如，作為咳嗽鍵很有用。）它們也可以被編程為切換，因此當按下它們時，它們將關閉評論器麥克風（并且如此指示），并且當再次按下時，將評論員重新播出。 如果它們被關閉，則通話鍵仍然可以正常運行，但在重新開啟廣播鍵之前，評論員不會重新開機。 嘗試一下，看起來比解釋更容易。

GPIO連接

DCD2020在后部D15連接器上包含三個GPI輸入和三個GPI輸出。 三個GPI輸出提供繼電器觸點，當評論員播出時，它們會短路，而在播出時會打開。 這些僅在廣播鍵設置為切換模式時切換，主要用于外部紅色廣播燈切換。 三個GPI輸入激活三個評論員中每個評論員的Talk1鍵，主要用于腳踏開關或遙控鑰匙。

耳機監聽

每個評論員都有8個音頻監聽輸入和獨立的音量控制，嘉賓位置有四個音量控制。 可以通過使用Dante Controller將所需的評論員路由到所需的音量控制來實現側音。 每個輸入可以通過單個用戶可調節的迷你撥動開關切換到耳機的左耳，右耳或雙耳。 耳機監聽連接可能是5針XLR，帶麥克風和耳機連接或TRS插孔立體聲耳機連接。 此插孔適用于?英寸立體聲和316（PO）插孔

模擬接口

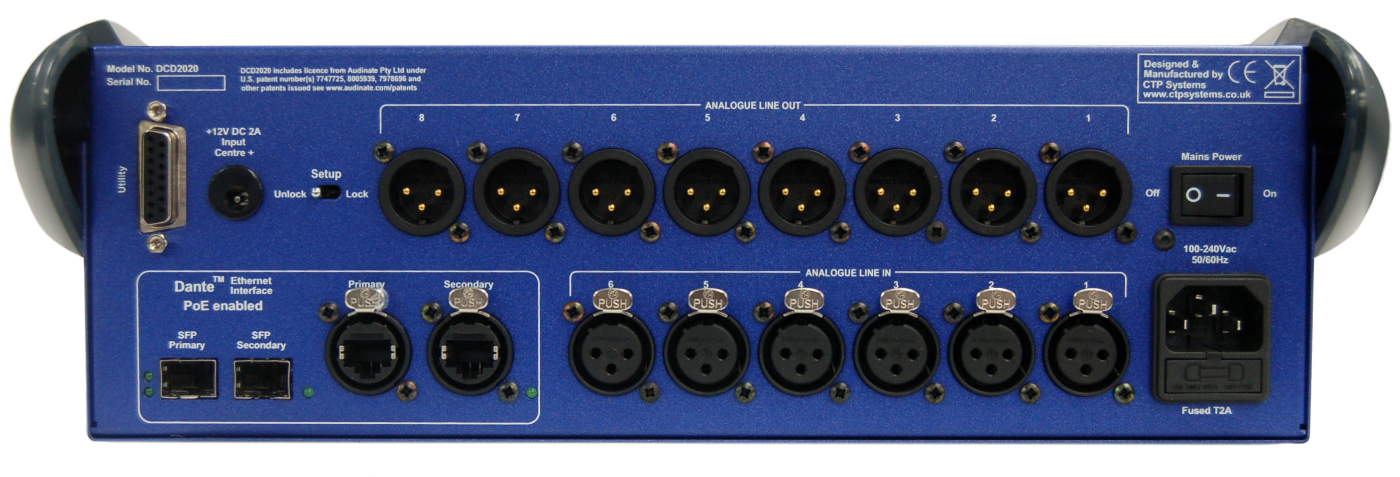

通過設備背面的XLR可提供6個模擬輸入和8個模擬輸出，所有這些都可通過網絡訪問。 這些突破沒有固定功能，可根據需要用于外部設施。 它們還可用于向/從評論框提供模擬輸入和輸出。 例如，如果評論員A模擬格式本地需要麥克風，只需在Dante控制器上選擇Prog Out Com A交叉點到模擬線路輸出1。 使用模擬突破可以將DCD2020用作基本上模擬的單元，但是它仍然需要某種形式的網絡連接。

DCD2020具有內置音頻發生器，可設置為識別音頻輸出，非常適合設置和識別音頻通道，每個輸出上具有不同的音調識別。 當它打開時會有很多燈閃爍，因此不容易忘記。 注釋器輸出每三秒鐘中斷一次。 評論員B輸出兩次，Guest三次，混合輸出連續。

音頻頻率可以設置為400Hz，1kHz或2kHz，以避免與其他音源混淆。 dBFS測量可用于所有三個評論員和混合輸出，并且是LCD屏幕的默認功能。該系統包括兩個2：1 Dante混音器，可方便地添加Dante音頻信號。 可以使用后部的撥動開關鎖定LDC顯示器及其功能，以防止意外“調整”。 鎖定時，顯示屏將僅顯示dBFS儀表上的麥克風電平。
