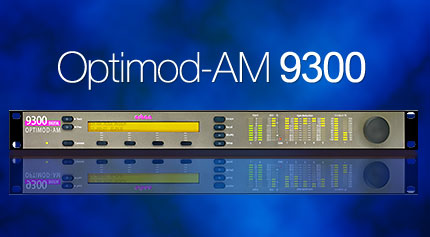

Orban AM 9300 廣播音頻處理器

9300是Orban AM音頻處理器系列的無可挑剔的一款產品，功能強大，便于用戶使用。

Orban 9300 全數字AM音頻處理器能夠完全保證音頻信號在單聲道短波，中波和長波的廣播中的高質量。Optimod-AM能傳遞出響亮，清晰且無雜質的音頻，同時帶有FM音頻的一樣開闊，輕松，足以深深吸引并且鎖定用戶。因為對于音頻的數學運算處理都靠Motorola DSP56367數字信號處理芯片輕松搞定，這些事模擬處理器所望塵莫及的。

同時Orban 還具有一下顯著特性：

5-波段限制帶有失真-取消削波限幅器

最后削波，為峰值的過調制提供了最后保護。

輸入調節濾波器

高通濾波

低通濾波

技術指標（適用于模擬左右輸出到立體聲混合輸出和FM模擬左右輸出）

*頻率響應（旁通模式和模擬處理鏈）：±0.2 dB, 50 Hz-9.5 kHz，或者由客戶自己設置的高通濾波和低通濾波決定。

*頻率響應（旁通模式和數字處理鏈）：±0.2 dB, 5 Hz - 15 kHz，或者由客戶自己設置的低通濾波決定。

*噪音：輸出噪音基準依據處理器設置中增益的多少而定，輸出噪音基數將取決于處理器增益設置（限制激發，AGC激發，倆波段激發和/或多波段激發）、門電路電平、均衡和噪音減少量等，并主要由一個給定的110dB的噪音超負比例的A/D變頻器的動態范圍控制，數字信號處理和動態范圍是144dB。

*總系統失真：（去加重，100%調制）)< 0>

*處理采樣頻率：9300是一個多頻率系統，內部頻率根據處理過程需要從32 kHz到128 kHz。音頻削波器工作頻率為128 kHz.

*處理分辨力：內部處理過程用24bit(定點)更高分辨率。采用摩托羅拉DSP56362 DSP削波。

*低通濾波：由客戶設置4.5, 5.0, 5.5, 6.0, 6.5, 7.0, 7.5, 8.0, 8.5, 9.0, 或9.5 (NRSC) kHz。用戶可以輕易將單元設置成遵從ITU-R 和NRSC的光譜罩。濾波器可以被設定為傳送頻帶以下-0.1 dB, -3.0, or -6.0 dB。

*高通濾波：用戶可以將五階的“準橢圓形”高通濾波設置為50, 60, 70, 80, 90, 或者 100 Hz，所有濾波都有平等的紋波通帶和25kHz的控制器換級觸點來保護發射。

*通道構造：單頻道的處理加工。

模擬音頻輸入

*配置：立體聲

*阻抗：>10 k Ω負載阻抗，電平衡。

*額定輸入電平：可通過軟件從–9.0 調節到 +13.0 dBu (VU)

*最高輸入電平：+27dBu

*l連接方式:兩個XLR型端口，陰性，EMI抑制。插腳1接底盤電線，插腳2（+），插腳3電平衡，浮接且對稱。

*A/D變頻方式：24比特128x倍超采樣率delts sigma線性相位防失真濾波器。轉換器輸出64 kHz的采樣率，而9400在DSP內使用一個超高品質圖像無同步采樣率轉換器來抽取32 kHz。

*濾波：RFI濾波，帶0.15Hz(-3 dB).高通濾波器

模擬音頻輸出

*配置：兩個單頻道輸出，可以驅動兩個發射機。這兩個輸出有獨立的水平控制。

*原音阻抗：351 Ω，電平衡浮接

*負載阻抗：600 Ω或更高，平衡或不平衡。不需要終端，或按推薦。

*輸出電平：（100%峰值調制）可從-6 dBu調節到+24 dBu峰值，600 Ω或更大負載，可通過軟件調節。

*信噪比：≥ 90 dB，未加權（旁通模式，去加重，20 Hz-9.5 kHz寬帶，參考100%調制）。

*串音：≤ -70 dB, 20 Hz-9.5 kHz.

*失真：≤ 0.01% THD（旁通模式，去加重）20 Hz-9.5 kHz寬帶

*連接方式：兩個XLR型公插口，EMI限制。插腳1接底盤地線，插腳2（+），插腳3電平衡,浮接且對稱。

*A/D變頻方式：24比特128x倍超采樣

*濾波：RFI濾波

數字音頻輸入

*配置：以AES3為標準的立體聲，24比特分辨率，立體聲軟件選擇，從左聲道單聲道放音，右聲道單聲道放音或全聲道單聲道放音。

*采樣頻率：自動選擇32, 44.1, 48, 88.1和96Hz.

*連接方式：兩個XLR型插口，陽性，EMI抑制，插腳1接底盤地線，插腳2（+），插腳3變壓平衡，浮動，110 Ω阻抗。

*輸入基礎級：在-30 dBFS to -10 dBFS的范圍內變化

* J.17 De-去加重：軟件選擇

*濾波：RFI濾波

數字音頻輸出

*配制：雙聲道的AES為標準的立體聲。每一個聲道帶有同一的單頻道信號。

*采樣頻率：軟件選擇以32 kHz, 44.1 kHz, 48 kHz, 88.1 kHz或 96 kHz內部自由運行。根據軟件中的配置，也可同步到32 kHz, 44.1 kHz, 48 kHz, 88.1 kHz 和96 kHz的AES3數字輸入同步輸出。

*字長：軟件選擇24, 20, 18, 16 或14比特分辨率?？呻S意增加高通噪音型波顫，其電平可根據字長自動調節。

*連接方式：兩個XLR型母端口，EMI抑制。插腳1接底盤電線，插腳2（+），插腳3電平衡，110 Ω阻抗

*輸出電平(100%峰值調制)：軟件控制從-20.0 to 0.0 dBFS。

*濾波：RFI濾波

數字同步輸入

*配置：用來使AES3的任何一個或兩個信號與在該輸入的外部參照信號相同。

*采樣頻率：自動選擇32, 44.1, 48, 88.1和96Hz.

*連接方式：兩個XLR型母端口，EMI抑制。插腳1接底盤電線，插腳2（+），插腳3電平衡，浮接，110 Ω阻抗

*濾波：RFI濾波

遠程計算機接口

*配置：通過直接電纜連接，調制解調器，或以太網接口TCP/IP控制協議。提供用于直接連接的合適的控制解調器電纜。不提供調制解調器和其他外部設備。

*串行連接器：115 kbps RS232 端口 (3) DB-9公插口，EMI抑制。

*以太網端口：接于RJ45陰極上10M或100M比特/秒

遠程控制接口（GPI）

*配置：4路輸出，光隔離，浮空

*電壓： 6 - 15 V AC 或 DC，瞬時或持續電壓，12 VDC接口提供簡便操作。

*連接方式：DB-25公插口，EMI抑制

*控制：用戶可以編程任何八個用戶預設，工廠預設，旁通、測試音調、立體聲或單聲道模式、模擬輸入、數字輸出

功率

*電壓：85 - 264 VAC, 50 - 60 Hz, 15 VA. 40 VA.

*連接方式：IEC,EMI抑制。提供可分離3線電源線

*安全標準：UL認證體系下的ETL標準，CE標準。

環境

*工作溫度：所有工作電壓范圍為32 to 122 °F / 0 to 50 °

*溫度：0 - 95% RH，無冷藏

*尺寸(W x H x D)：19" x 1.75" x 14.25" / 48.3 cm x 4.5 cm x 36.2 cm.1個機架高。

*RFI/EMI:根據Cenelec程序進行的程序

*運輸重量：19 lbs / 8.7 kg

為您抓住聽眾的耳朵，鞏固收聽率 的優質首選
