TIELINE TLR300B1 G3機架式1U數字傳輸器（含POTS卡]

Tieline Commander G3便攜式和機架式是世界上最成功的并被廣泛應用的廣播遠程傳輸器。Tieline的最先進的科學技術和良好的品質 贏得了世界的認可，并被廣泛應用在美國、加拿大、南非、歐洲、非洲、亞洲、中東和澳大利亞的各廣播電視中心。

Tieline產品在世界范圍的成功根本是本身軟硬件的開放式平臺， 使它可以隨著通訊科技發展添加新的網絡接口，而不會被淘汰，保護了客戶的利益。。 成千上萬的Tieline Commander傳輸器忠實的用戶每天都做短距離和長距離的連接傳輸，并感到非常滿意。

Tieline Commander G3已經深刻的樹立了極具競爭性的傳輸方式， 是世界上第一個產生的在同一臺傳輸器可允許6種不同的網絡傳輸選擇， 并保證你不管是在多么偏遠的地方，演播室都能收到一個非常生動的、專業廣播級的、穩定的音頻連接。

可選的網絡模塊包含：

1、 通過IP, LAN, WAN, 網絡n和802.11x wir無線網絡傳輸音頻；

2、3G寬帶無線手機網絡；

3、常用模擬電話線POTS 或 PSTN 連接；

(包含最少的3khz dry pairs)

4、無線手機GSM網絡；

5、ISDN BRI, PRI 和 Inmarsat 衛星巡回；

6、數字專用線，帶X.21 接口；

Commander G3使用簡易，操作方便，甚至可以讓一個不懂技術的人員在現場非常具有信心的使用便攜式傳輸器；你可以從另一方的傳輸器傳輸設置，對方只要知道怎么接通電源，電話線，輸入和輸出及撥號即可。

性能介紹

你可以廣泛選擇有線或無線IP, 3G手機寬帶, POTS, GSM, ISDN 和 X.21網絡接口。

一個企業標準范圍和指定運算法則algorithms 選擇，包含AAC, AAC Plus,MPEG L2/L3, G.711, G.722, Tieline Music 和 Voice.

可有3 輸入和 3 輸出數字傳輸器，包含 2 平衡話筒線路輸入，1個非平衡輔助輸入/輸出，和2個平衡的輸出。

2個擴展槽，你可選擇 POTS, ISDN, X.21 GSM ,

I P (多樣式LAN/WAN, 802.11x和3G手機寬帶

網絡傳輸器；).

一個可以設置的14 x 8 軟件cross point

數字矩陣音頻路由器(DMR)

前面板可設置的通話按鍵， 用于本地和外地的實時通訊.

用于兩邊傳輸器連接的本地或遠程控制設備的當前繼電器和RS-232控制系統增加了從演播室到遠程智能音頻輸入電平的控制。

LAN, USB 主/子區和串聯接口，用于連接電腦以做遙控。

連接方式

單聲道

傳輸雙向?qū)I(yè)廣播品質的音頻單聲道可以通過單一的POTS, ISDN, X.21, GSM 或IP 連接來實現。

立體聲

Commander G3提供兩聲道立體聲，并且通過 ISDN和X.21/使用

MpegL2和選件AAC,AAC+algorithms可得到并聯立體聲.通過Tieline

Music algorithm，用一個單一64kb聲道就可得到15kHz 立體聲，并且通過IP在64kb和384kb速率就可傳輸立體聲. Tieline 是世界上第一個用兩個模擬POTS電話線來傳輸出15KHZ相位的立體聲。

單聲到/IFB

給節目傳輸一個雙向單聲道+一個單獨的全帶寬內部通話通道。 不需要用很昂貴的通訊設備或手機來進行本地和遠程的通訊， Commander G3 機架式前面板的特別黃色鍵，可用于設置（使用DMR）一對一或一對多通話 off-air 內部輸入 TIELINE Commander G3便攜式傳輸器有前面板軟件分配的控制鍵。一接觸到按鍵，現場的天才制作人、導演和工程師可以通過節目在傳輸器兩端輸入和分離頭戴式耳機輸入到控制和主單元音頻。

雙單聲道

提供兩種獨特的選擇

a)用POTS,ISDN,X.21,GSM或IP， 都可以同時通過任何2個網絡將 Commander G3 program audio節目音頻傳輸?shù)絻蓚€(gè)不同的演播室。每個演播室從Commander G3接收到同一個傳輸過來的音源，或

b) 連接一個演播室的傳輸器到兩個便攜式傳輸器，并通過任何

兩個網絡將分開遠程音頻同時傳輸?shù)窖莶ナ摇＿@樣兩個遠程傳輸只要三臺傳輸器（不需要四臺）就可以完成兩個傳輸。

兩單聲道組合

可以連接兩個模擬電話線，并 組合各自較低的 bit rat 連接成一個比較高的帶寬， 以達到傳輸15kHz高品質音頻。這樣你就不會被在偏遠地帶的品質較差的電話線路質量所限制。(一般一條好的模擬電話線路就會達到15kHz音頻).

機 架 式 特 征：

新的TLR300B Commander G3機架式傳輸器分為兩種尺寸：

A.1RU帶前面板狀態LEDs；

1RU傳輸器可以通過TielineToolbox 電腦PC GUI控制， 可以通過本地LAN,WAN,USB或串行口連接到傳輸器背面的接口。甚至也可以通過您的Tieline link 或網絡進行遠程操控。

1RU前面板狀態LED包括電源，當前音頻和電話接口狀態顯示。

B.2RU帶前面板硬件控制；

2RU具有全面的前面板硬件控制，包含4個前面板LED/PPM表，可以設置以顯示send/return，或 使用者選擇的通道m(xù)ix.IT也可以通過Tieline PC GUI. 進行遠程控制。

每一種傳輸器都提供兩個輸入和兩個輸出， 模擬或數字接口模塊。

PC 控 制

每臺各種配置的傳輸器都提供有全面的PC軟件包，使您可以靈活設置其配置，音頻路由以及本地和遠程控制。

很簡單的連接您的電腦PC到傳輸器背面的LAN，串行口或USB端口。通過傳輸器之間的連接可以遠程控制遠端的傳輸器，或也可以通過網絡連接直接設置、軟件升級和更改遠端傳輸器的地址文件信息。

可以從電腦來控制和設置Commander G3

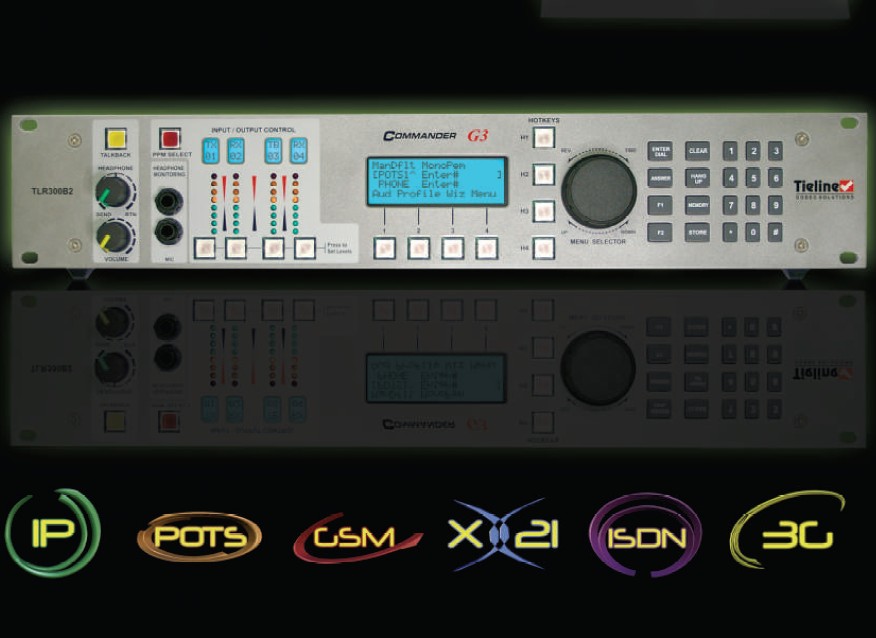

TLR300B2 2RU機架式傳輸器控制面板

TLR300B2 2RU機架式傳輸器背面接口

接 口 卡

模擬和數字AES/EBU接口卡。Commander G3提供良種音頻接口卡，你可以根據自己的實際需要來選擇， 可熱插到機架式傳輸器的背面。一次只能用一個接口卡，但你也可以選擇在不同使用時間根據要求替換。

你可選擇一塊模擬的、帶XLR連接器的雙輸入/輸出接口卡，也可選 AES/EBU的、帶XLR連接器的雙輸入/輸出接口卡。AES/EBU時鐘的選擇包含內部時鐘和外部AES/EBU時鐘。Tieline 也具備當外部時鐘出現故障時會自動切換到內部時鐘。

自 動 補 落

這是一個非常強大的功能軟件，當一條網絡 連接發生問題時，op 傳輸器會自動切換到備份的另一條網絡連接上。例如： 當您的IP連接暫時中斷時， 傳輸器會自動切換到備份的POTS連接。相關的模塊是必須具備（安裝）的。

?

TLR300B1 1RU 機架式傳輸器可由PC GUI控制或設置

便 攜 式 特 征：

IP：插入到一個LAN網絡端口或直接插到一個ADSL router 就可傳輸15kHz mono單聲道；通過DSL,cable,LAN, WAN 和無線802.11x 可寬帶網絡傳輸立體聲。

提供有效的給STL和演播室對演播室IP連接的未壓縮(線性的)20kHz立體聲
