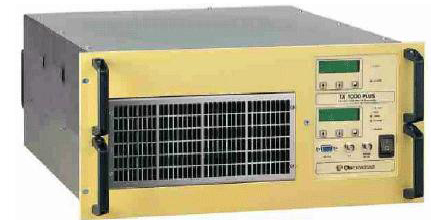

意大利CTE TX25/TX250 PLUS 系列25W、250W 激勵器

頻率

范圍87.5±108KHz

內置設定模式10KHzsteps

外置設定模式10KHzRS232-RS485

頻率生成PLL合成器

控制微處理器

穩定±300Hx/3個月

參考TCXO12.8MHz

頻偏±75KHz

頻偏的穩定性±2.5%六個月以上

RF功率

RF接口N型頭

阻抗50Ω輸出功率

輸出功率TX25PLUS-0到25WTX250PLUS-0到250W

RF輸出指標

諧波抑制<－75dBc

雜散發射<－90dBc

失鎖衰減>60dBc

信噪比>75dBc(參考±75KHz)

THD0.03%

駐波比少于1.5:1

MONO/MPX指標

單聲道/復合聲道阻抗600Ω平衡或10KΩ非平衡,XIR母接口

單聲道電平-6到+12dBm

復合聲道電平-6dBm

音頻濾波器響應（單聲道）>30dB(19KHz到100KHz)

THD<0>

19KHz抑制>46dB

RDS和SCA阻抗10KΩ不平衡,.BNC接口(帶30Hz到100KHz濾波器)

立體聲指標

左/右聲道阻抗600Ω平衡或10KΩ非平衡,XIR接口

左/右聲道電平-6到+12dBm

分離度>50dB(@19KHz)

THD<0>

38KHz抑制>46dB

帶外雜散抑制根據ETSI300-384

副載波形成內置

導頻19KHz±1Hz

導頻音頻電平8%-10%調節

設計參數

預加重平坦或75或50μs

頻響±0.2dB(40Hz-15KHz)立體聲

±0.3dB(40Hz-100KHz)MPX

不平衡阻抗>40dB

調制型號:F3F/F8E直接VCO頻率調制

功能:達到或超過所有CE99/05R&TTE要求

遙控

輸出接口RS232-PC連接(前面板)RS232-放大器連接(后面板)

RS485(后面板)

輸入接口RS485(后面板)

滿足標準

電源性能EN300-384

EMC性能EN301489-11

安全性能EN60215

溫度

正常范圍0°至45℃

運行范圍-5°至45℃

儲存范圍-40°至60℃

最大相對濕度90%，無凝露

最大運行高度2500mt海拔

AC電源要求80到265Vac,單相;直流電源開關模式

損耗TX25PLUS大約<75VATX25PLUS>

規格和重量

機架(2U)-8.8H×44.8W×50Dcm

重量TX25PLUS15kgTX250PLUS20kg

包裝木箱17H×68W×60Dcm

設備的總重量TX25PLUS17kg(包括包裝)TX250PLUS22kg(包括包裝)

冷卻TX25PLUS1220Vac風扇TX250PLUS2220Vac風扇
