意大利 CTE 30、100、300W激勵器-GNT

30/100/300W激勵器是我公司累積多年發射機生產經驗的最新研制成果。具有

尺寸為標準的19寸，可方便地與其他設備配套使用。

激勵器的發射頻率可以在87.5~108MHz范圍內編程設定，用作調頻立體聲或單

聲道廣播。

激勵器的音頻輸入采用兩路平衡輸入（卡儂接口），亦可外接編碼設備，單獨作

為調制器使用。末級功率放大是寬帶設計，輸出功率30/100/300W。

1.2基本特點

?采用當今國際最新調頻廣播先進技術，采用一體化結構，外觀優美，使

用靈活方便。

?采用鎖相頻率合成技術，頻穩度高，精度準。

?立體聲編碼器采用數字編碼技術，分離度指標高，性能可靠。

?采用寬帶場效應管放大器，87.5～108MHz范圍內無需調整，運用大環

路自動電平控制（ALC）電路，87.5～108MHz帶內輸出功率平坦，天

線參數劣化時，相應調低輸出功率，自動保護末級放大器。

?采用開關電源，整機效率高、體積小、可靠性高。

?具有過溫、過壓、過流、失鎖、天線失配等保護電路，工作安全可靠。

1.3前后面板說明

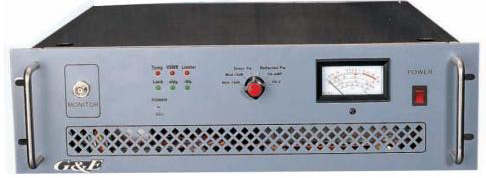

一、面板

1)MONITORRF監測口

2)Temp過溫指示燈

3)VSWR高駐波比指示燈

4)Limiter限幅指示燈

5)Lock系統鎖定指示燈

6)+Vs+12V電源指示燈

7)–Vs-12V電源指示燈

8)POWERADJ射頻輸出功率調整電位器

9)波段開關表頭指示選擇

10)METER表頭指示

11)POWER電源開關

1)GND地線接線柱

2)ACPOWER電源插座

3)TELEMETERING遙測監控口（D型25針接口）

4)AUTOCONT自動倒換口（

5)RIGHT右聲道音頻信號輸入口

6)EXTERNAL外接復合信號接口

7)LEFT左聲道音頻信號輸入口

副信道輸入增益調整

9)AUX副信道輸入接口

10)COUNTERRF監測口

11)RFO射頻功率輸出端（50ohm）

20秒之后)

/一年

typ.

typ.

30Hz～15KHz）

/復合信號輸入阻抗10Kohm/600ohm平衡

-14~0dbm@±2KHzdev.

副信道輸入阻抗10kΩ

射頻輸出阻抗50Ω

立體聲分離度≥50dB

音頻頻率響應50HZ~14KHz≤±0.2dB

濾波器輸出抑制>60db@F≥20KHz

音頻輸入接口卡儂座

線性輸入頻率響應20Hz~53Hz±0.1dB

復合信號輸入頻率響應0HZ~100KHZ±0.2dB

射頻功率輸出接口L16

電源輸入220V±10%50Hz

工作溫度-10℃~45℃

外形尺寸482×132×420mm

2、技術指標

頻率范圍87.5~108MHz

頻率精確度±500Hz(頻率鎖定

長期穩定度±500Hz

額定輸出功率30/100/300W

最大反射功率10W

射頻諧波產物<-65dBc,<-70dBc

射頻寄生物<-75dBc,<-85dBc

調幅殘余<0>

頻偏±75KHz（100%調制）

立體聲信噪比≥73dB

諧波失真≤0.2%（

預加重常數50us±3%(0/75us可選)

音頻

副信道輸入電平
