意大利EKA PLL/CST-3 250W LCD FM發射機

鎖相環是調頻發射機的87.6—107.9MHZ的一個頻帶鎖定。

為了同任何音頻信號兼容，設備提供4路輸入口。

輸入分別為單聲道和右聲道復用，復合信號和左聲道復用，和兩路附合信號輸入。

單聲道輸入包括一個低通濾波器，而使20K—100KHZ的信號比15KHZ的衰減30dB。

一個門限電路，對所有輸入信號起作用，是為防止最高頻偏超過±75KHZ。

鎖相環使用設定步進為10K—100KHZ的微控制器控制。

除此之外，還檢測設置的頻率不在允許的頻帶外，管理頻率和功率的顯示和保護作用末級由晶體管放大器組成，可調節器的功率可達250W。

機柜、3U高設計裝備到“19”的機架里，它的內部結構確?？梢崎_上面板，為了適應主電源，電源可選擇220V或110V。

設置：如果需要可提供發射機，具有立體聲編碼器。

1.2 技術指標

RF 輸出功率5—250W

輸出接口N頭

輸出阻抗 50Ω

頻率范圍 87.6—107.9MHZ

頻率編程 步進10/100KHZ

頻率誤差 +/-500HZ

調制方式 FM調制

諧波抑制滿足或超過于FCC和CCIR標準

調制能力滿足或超過于FCC和CCIR標準

異步調幅倍噪比60dB或更好

同步調幅倍噪比 50 dB或更好

一般 交流電源 220V±15%50/60HZ

消耗功率 480VA

面積尺寸 19”x3U

溫度-10-45℃

聲音預加重 50us(75us)

復合操作（立體聲）復合輸入 4路單聲道立體聲、2個附加信道

復合信號輸入 不平衡BNC接口

復合信號輸入阻抗10KΩ

復合信號輸入電平0dB(w)

信噪比 68dB(加重)71 dB(未加重)

復合振幅響應<0>

諧波失真<0>

互調失真>60dB

隔離度>40 dB（30HZ-18HZ）

附加信號輸入2路不平衡

附加輸入阻抗 10KΩ

附加輸入電平 0 dBm

附加輸入振幅響應 +/-0.5 dB 40KHz-100KHz

單聲道操作音頻輸入阻抗 60Ω平衡或不平衡

音頻信噪比 0dBm

調頻信噪比 >74dB（加重）

頻響+/-0.5dB,30HZ-15KHz

整體諧波失真<0>

互調失真>60dB

操作

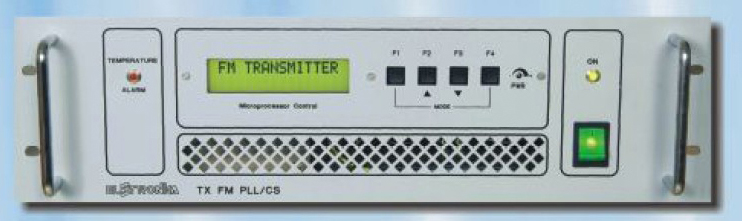

在發射機前面板有一塊液晶顯示屏，顯示設備參數，并且四個按鍵可進行參數設定，設置發射頻率和開關立體聲編碼器。

當你打開發射機時，顯示下面信息：

細節，F(xiàn)2和F3用來選擇顯示發射和反射功率、發射頻、，設備類型、產品名和左右通道音頻電壓。

F1和F4鍵可以進行編程模式，這一操作描述如下：

為了改變發射頻率要進入編程模式，這要同時按下F1和F4

使用F2或F3按鍵選擇“輸出頻率”選項和按F4確認。用F2和F3按鍵來設置新的頻率。

退出程序編程模塊，按F4進行新的設置，按F1鍵不保留退出。要打開或關閉立體聲模塊，則同時按F1和F4鍵，然后用F2或F3選擇“立體聲模塊”選項。按F4確認。

用F2或F3選擇“打開立體聲模塊”或“關閉立體聲模塊”，然后按F4確認。如果機器里沒有立體聲模塊，則這項設置無效。

在異常工作情況下，同樣在顯示屏第二行顯示報警信息，詳細情況：

1．“發射功率報警”在輸出功率大于250W情況下

2．“反射功率報警”在反射功率大于30W情況下

3．“鎖相環失效報警” 如果鎖相環失效

在顯示以上的信息同時，將有以下情況產生：

1．最大的輸出功率被限制為250W

2．射率限制認便反射功率不超過30W

3．射頻輸出模塊的工作被抑制

在溫度報警的情況下，“溫度報警”的發光二極管將點亮，末級將被抑制。
